مهره شطرنج Ta21

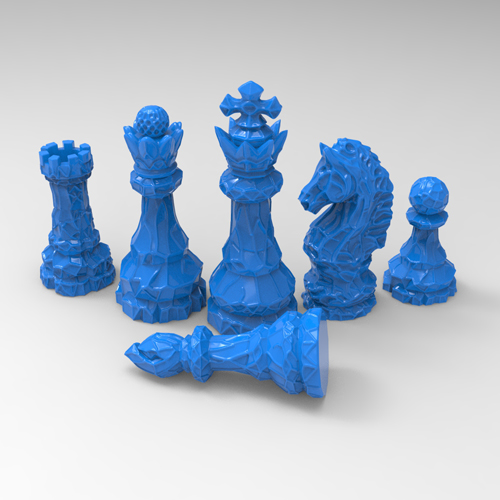

دانلود مدل سه بعدی ست مهره شطرنج کد:Ta21

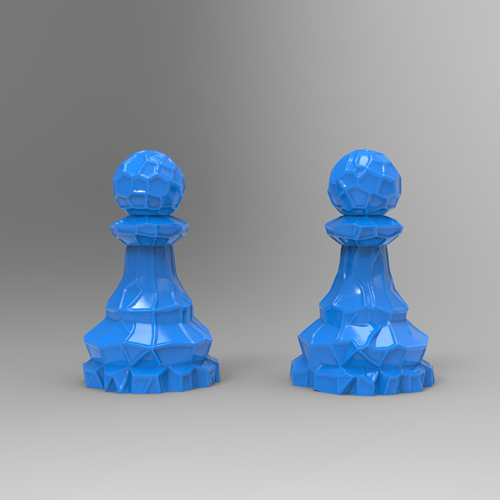

1:ابعاد مدل3بُعدی سرباز : طول 61 میلیمتر ، عرض 37 میلیمتر ، ضخامت 37 میلیمتر .

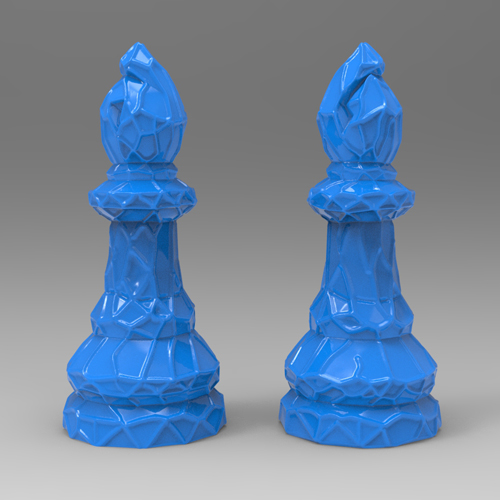

2:ابعاد مدل3بُعدی فیل : طول 88 میلیمتر ، عرض 38 میلیمتر ، ضخامت 38 میلیمتر .

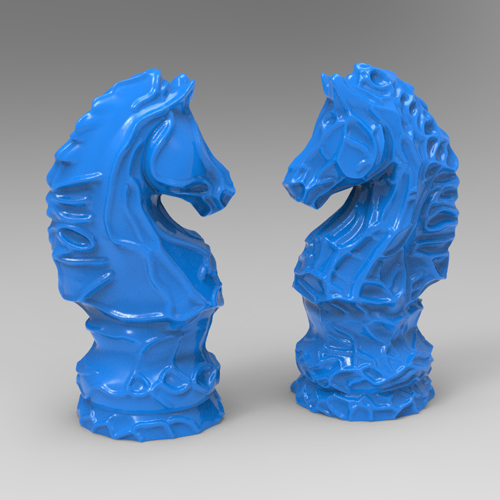

3:ابعاد مدل3بُعدی اسب : طول 87 میلیمتر ، عرض 37 میلیمتر ، ضخامت 45 میلیمتر .

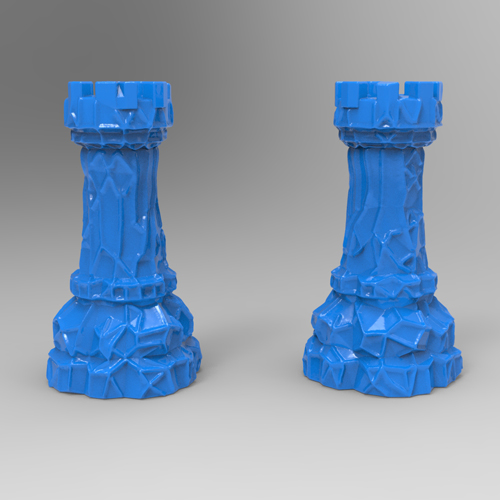

4:ابعاد مدل3بُعدی رُخ : طول 72 میلیمتر ، عرض 39 میلیمتر ، ضخامت 39 میلیمتر .

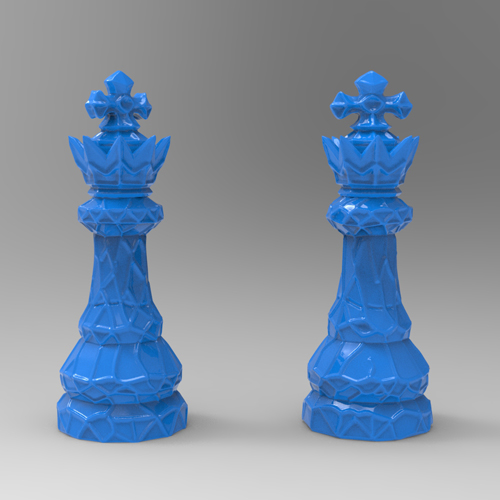

5:ابعاد مدل3بُعدی شاه : طول 120 میلیمتر ، عرض 44 میلیمتر ، ضخامت 44 میلیمتر .

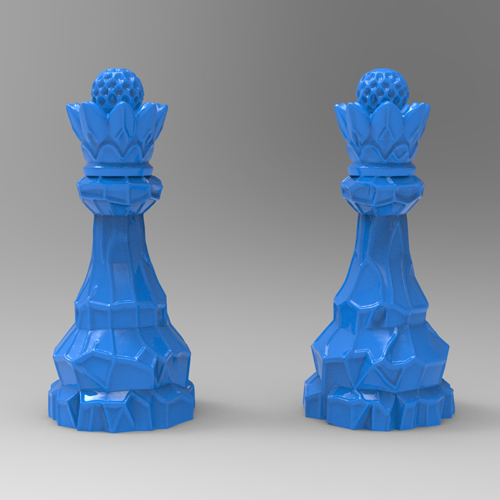

6:ابعاد مدل3بُعدی وزیر : طول 102 میلیمتر ، عرض 45 میلیمتر ، ضخامت 45 میلیمتر .

محتویات فایل زیپ: مدل سه بعدی با کیفیت همراه عکس از مدل.

حجم فایل زیپ: تقریبا 118 مگابایت.

قابل اجرا با مته مخروطی (کونیک) نوک 1.5 و همچنین 2 میلیمتر .

اجرا فقط با سی ان سی  روتاری (4محور) و همچنین پرینتر های 3بُعدی امکان پذیر است.

مدت زمان اجرای هر قطعه حدود 30 الی 40 دقیقه  بستگی به نوع سخت افزار دستگاه و تنظیمات کنترلر و گام جیکد متغییر  میباشد.

فرمت با کیفیت Stl  .

پسورد تمامی فایل های دانلود شده از سایت (www.stlcnc.com) میباشد.

ایده و طراحی و مدلسازی توسط هنرمندان پیج اینستاگرام @stlcnc.co.

دانلود آسان و مستقیم پس از پرداخت.

ابتدا فایل را دانلود و سپس با نرم افزار هایی مانند winrar و یا 7zip از حالت فشرده خارج نمایید.

با وارد کردن این مدل در نرم افزار هایی مانند Powermill و یا Artcam  و همچنین Aspire  و سایر نرم افزار های جیکد گیری میتوانید Gcod مورد نظر را گرفته و بر روی چوب یا سنگ سی ان سی کنید.

سفارشات مدل های سه بعدی انحصاری خودتون را با ما در میان بگذارید.

در صورتی که نیاز به جیکُد این مدل دارید با ما در تماس باشید .




نسخه فنی:

نحوه اجرا: این قطعه با استراتژی های  Rotary Finishing ، Surface Finishing ، Carve Finishing در نرم افزار پاورمیل و استراتژی های مشابه در نرم افزار های دیگه کامل قابل جیکد گیری و اجرا میباشد.(سورفیس تمیز تر اجرا میکنه).

برای چوبگیری : نسبت به سایز مدل سه بعدی ؛ در طول حدود 3 سانتیمتر و در عرض 10 میلیمتر و ضخامت حدود 5 میلیمتر بیشتر چوب بگیرید.

برای اینکه قطعه به درستی اجرا بشه ، ترجیحا شروع اجرای سی ان سی از قسمت ضخیم تر (استوانه پایین) انجام بشه.

با مته مخروطی نوک 2 و 1/5 میلیمتر اجرا میشه و اگر مته نوک ریز تر ببندید به طبع جزییات بیشتری هم اجرا و کیفیت بیشتر میشه .

گام بار برداری برای این قطعه حدود 0.25 الی 0.35 مناسب هست ، به طبع استفاده از گام پایین تر باعث بهبود کیفیت و همچنین افزایش اجرای ساعت سی ان سی خواهد شد و استفاده از گام بالا باعث افزایش زمان اجرای سی ان سی میشود.
